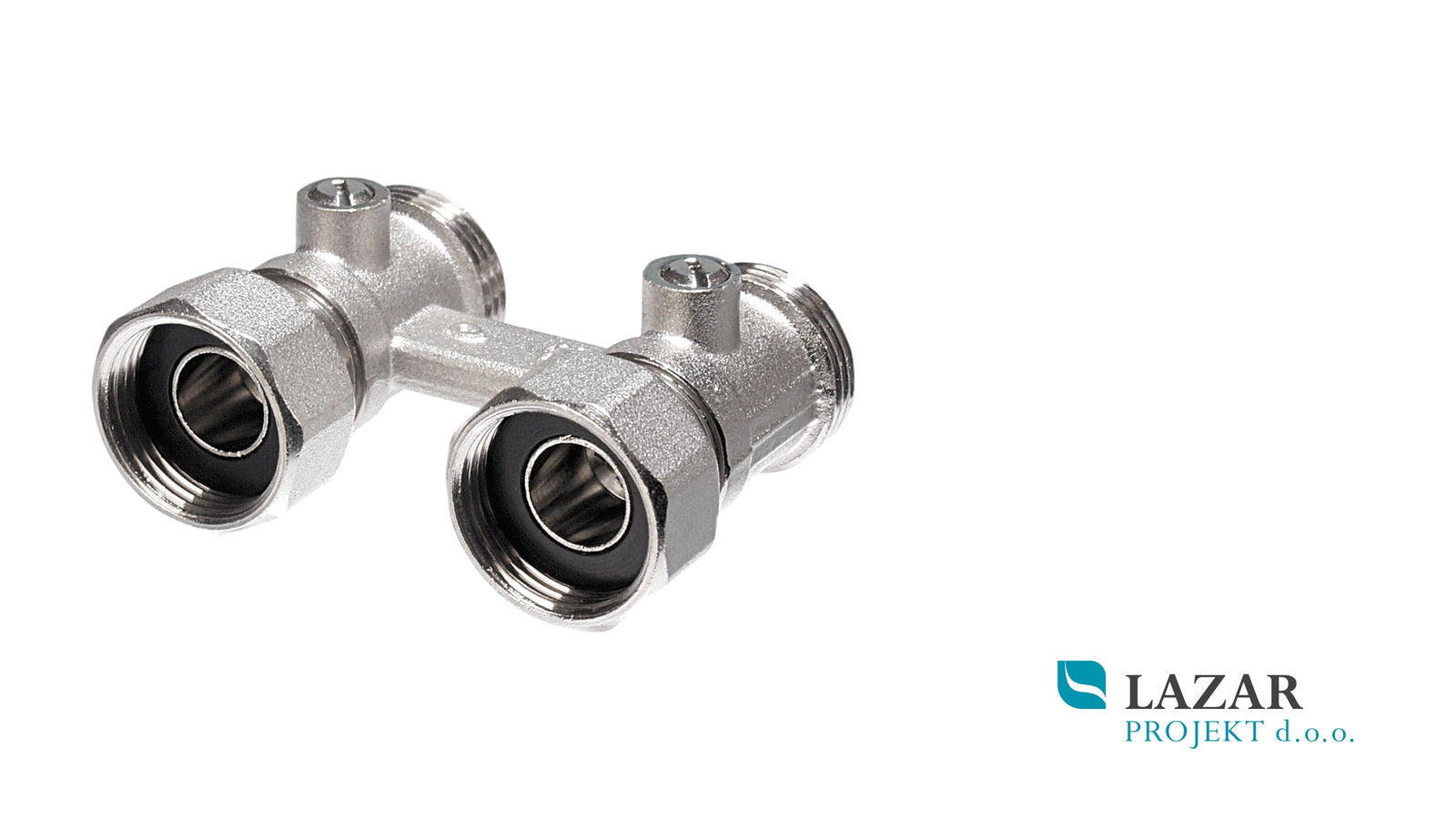

Comisa 190 ravni dvocevni radiatorski priključni ventil 3/4″ Eurokonus × 3/4″ – 8821010

Comisa 190 8821010 je ravni dvocevni radiatorski priključni ventil oziroma H-ventil, namenjen priključitvi radiatorja s spodnjima priključkoma na dovodni in povratni cevovod.

Ravna izvedba je primerna za instalacije, pri katerih cevi do radiatorja prihajajo iz tal. Za izvedbe, kjer cevi prihajajo iz stene, se praviloma uporablja kotni model Comisa 191.

V ohišje sta vgrajeni dve krogelni zapori. Z ravnim izvijačem je mogoče ločeno zapreti dovodni in povratni priključek ter radiator popolnoma izločiti iz ogrevalnega sistema. To omogoča lažje servisiranje, zamenjavo ali vzdrževanje radiatorja, ne da bi bilo treba izprazniti celoten ogrevalni sistem.

Priključek na strani radiatorja uporablja 3/4″ navoj s ploskim tesnjenjem, cevna priključka pa sta izvedena kot 3/4″ Eurokonus. Na Eurokonus priključka se namestita ustrezni spojki glede na material in dimenzijo cevi.

Telo ventila je izdelano iz nikljane medenine. Izdelek je primeren za ogrevalne sisteme z najvišjim delovnim tlakom 10 bar in temperaturo do 100 °C.

Glavne prednosti

• ravna izvedba za priklop cevi iz tal;
• namenjen dvocevnim ogrevalnim sistemom;
• primeren za radiatorje s spodnjim priklopom;
• dve vgrajeni krogelni zapori;
• ločeno zapiranje dovoda in povratka;
• upravljanje krogelnih zapor z ravnim izvijačem;
• plosko tesnjenje na strani radiatorja;
• priključka 3/4″ Eurokonus za cevne spojke;
• telo iz nikljane medenine;
• omogoča servisiranje radiatorja brez praznjenja celotnega sistema.

Tehnični podatki

Proizvajalec: Comisa
Serija: 190
Uradni angleški naziv: Double straight ball valve – flat seal
Tehnična koda: MT019000707N
Kataloška koda: 8821010 / 88.21.010
Tip izdelka: ravni dvojni radiatorski priključni ventil
Drugi naziv: ravni dvocevni H-ventil
Ogrevalni sistem: dvocevni
Način priključitve radiatorja: spodnji priklop
Izvedba: ravna
Cevna priključka: 2 × 3/4″ Eurokonus
Priključka na radiator: 2 × 3/4″
Vrsta tesnjenja na radiatorju: plosko tesnjenje
Zaporni elementi: 2 vgrajeni krogelni zapori
Upravljanje: z ravnim izvijačem
Material telesa: nikljana medenina
Najvišji delovni tlak: 10 bar
Najvišja delovna temperatura: 100 °C
Pretok Kvs: približno 5,4 m³/h
