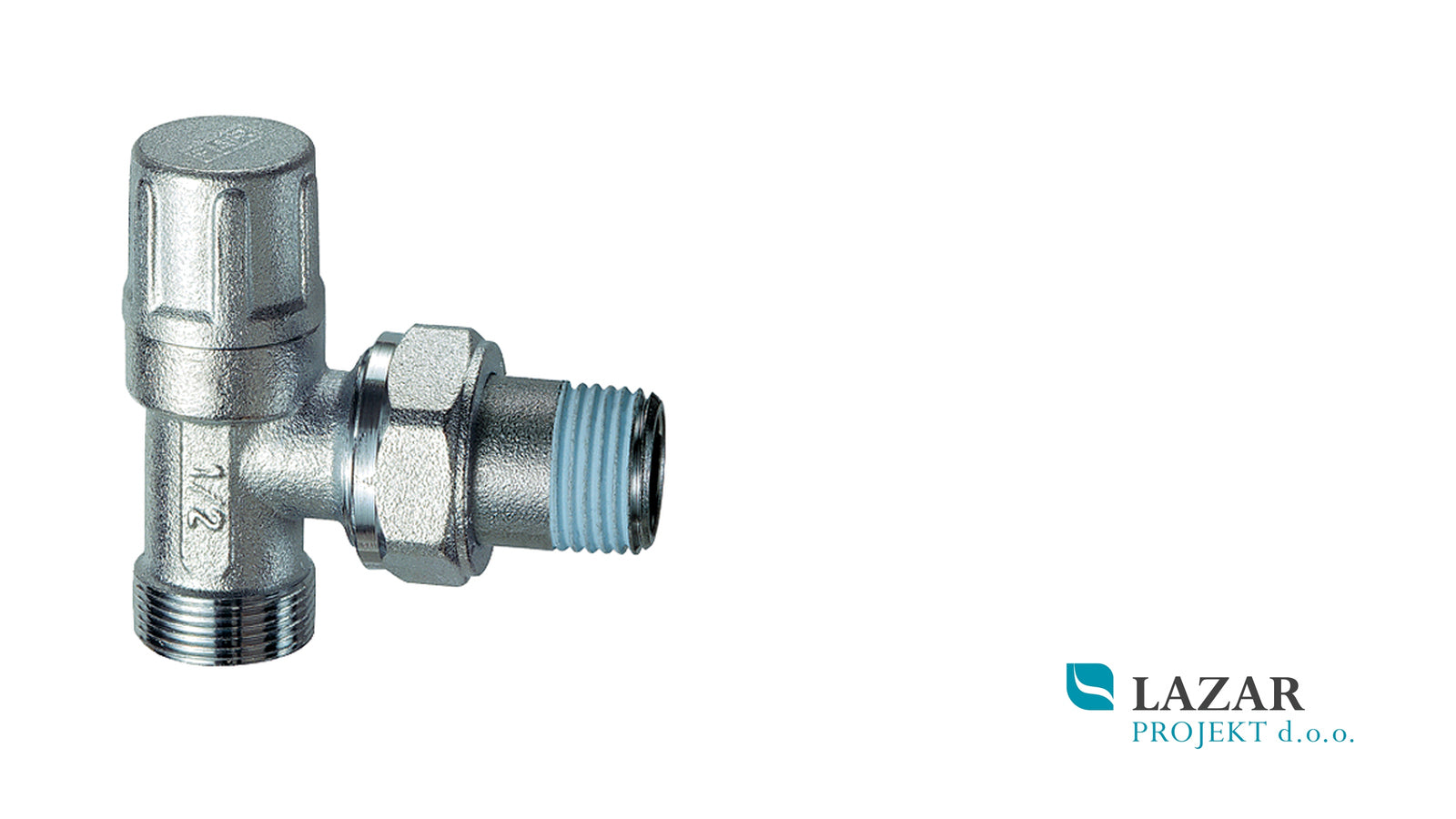

FAR 1100 kotni radiatorski zaporni ventil za večslojno, bakreno ali PE-cev
FAR 1100 je kotni radiatorski zaporni ventil oziroma zapiralo, ki se uporablja na povratnem priključku radiatorja. Omogoča zapiranje pretoka ogrevalnega medija in nastavitev pretoka za uravnoteženje posameznega radiatorja v sistemu centralnega ogrevanja.
Ventil ima na cevni strani zamenljivi priključek FAR 24 × 19. Nanj se namesti ustrezna FAR-spojka glede na material, zunanji premer in debelino stene cevi. Primeren je za priključitev:
- večslojnih cevi;
- bakrenih cevi;
- plastičnih oziroma PE-cevi.
FAR 1100 je izdelan v kotni izvedbi, zato sta priključek radiatorja in priključek cevi postavljena pod pravim kotom. Na voljo sta različici 3/8″ in 1/2″, pri obeh pa je cevni priključek FAR 24 × 19.
Ventil ima kovinski zaporni element z O-ring tesnjenjem ter dvojno O-ring tesnjenje na regulacijskem vretenu. Medeninasti zaščitni pokrov preprečuje nenamerno spreminjanje nastavitve in omogoča urejen videz vidnega radiatorskega priključka.
Radiatorski priključek ima stožčasti navoj, ki je tovarniško predtesnjen s tesnilnim nanosom Loctite® Dri-Seal® 5061. Tesnjenje med priključkom in telesom ventila zagotavlja sedež iz materiala HPF.
Pomembno glede spojke
Spojka za cev ni sestavni del ventila in jo je treba izbrati glede na vrsto ter dimenzijo cevi.
Za večslojno cev 16 × 2 mm se uporabi:
FAR 6055 58190 – spojka za večslojno cev 16 × 2 mm, priključek 24 × 19.
Tehnični podatki
Proizvajalec: FAR
Artikel: 1100
Tip izdelka: radiatorski zaporni in regulacijski ventil
Izvedba: kotna
Razpoložljivi dimenziji: 3/8″ in 1/2″
Kode različic: FAR 1100 38 in FAR 1100 12
Priključek na cev: FAR 24 × 19
Primerne cevi: večslojne, bakrene in plastične oziroma PE-cevi
Površinska obdelava: kromirana
Material telesa: medenina CW617N
Zaporni element: medenina CW614N
Regulacijski element: medenina CW614N
Zaščitni pokrov: medenina CW617N
Tesnila: EPDM
Tesnilni sedež priključka: HPF
Tesnjenje vretena: dvojni O-ring
Predtesnjenje radiatorskega priključka: Loctite® Dri-Seal® 5061
Nazivni tlak: 16 bar
Najvišja delovna temperatura: 95 °C
Primerni mediji: voda in mešanica vode z glikolom
Prodajna enota: 1 kos.
Različice
FAR 1100 38 – 3/8″
Radiatorski priključek G 3/8″ in cevni priključek FAR 24 × 19.
FAR 1100 12 – 1/2″
Radiatorski priključek G 1/2″ in cevni priključek FAR 24 × 19.
